نصب آیفون تصویری به روش‌های مختلفی قابل انجام است. در ساختمان‌های موجود، سیم‌کشی به صورت روکار و در ساختمان‌های در حال ساخت عموماً به صورت توکار انجام می‌شود.

روش‌های سیم‌کشی آیفون تصویری

1. سیم‌کشی موازی: در این روش از یک کابل تلفن چندرشته‌ای استفاده می‌شود که از واحدهای مختلف عبور کرده و به جعبه تقسیم و سپس به پنل متصل می‌شود. این روش حدود 80 درصد در مصرف برق و سیم صرفه‌جویی می‌کند و گزینه مناسبی برای آپارتمان‌ها است.
2. سیم‌کشی جداگانه: برای هر واحد از یک کابل 2 یا 4 زوج استفاده می‌شود که به جعبه تقسیم و از آنجا به پنل متصل می‌گردد. این روش کیفی است، اما مصرف سیم و هزینه بالاتری دارد.
3. سیم‌کشی خط به خط: در این روش از یک کابل 4 یا 6 زوج استفاده می‌شود که از هر ردیف ساختمان یک سیم به جعبه تقسیم و سپس به پنل متصل می‌شود.

رنگ‌بندی و جنس سیم‌ها

آیفون‌های تصویری معمولاً شامل 4 سیم با رنگ‌های مشخص هستند:

• سیم قرمز: انتقال صدای رفت و برگشت و تحریک رله درب بازکن.
• سیم آبی: حمل ولتاژ منفی پنل.
• سیم زرد: هدایت ولتاژ مثبت به پنل.
• سیم سفید: انتقال تصویر از پنل به مانیتور.
• سیم قهوه‌ای یا سبز: سیم زنگ.

مراحل نصب آیفون تصویری

برای نصب آیفون تصویری، باید چهار مرحله اصلی را با دقت انجام داد:

1. سیم‌کشی برق: برای تغذیه مانیتور و ترانس، برق را از سیم‌کشی ساختمان به آیفون متصل کنید. انشعاب برق را تا محل نصب مانیتور و ترانس دهید. مانیتور باید در محلی که ساکنان به راحتی به آن دسترسی دارند، نصب شود، مانند کنار درب یا آشپزخانه. ترانس باید نزدیک پنل درب قرار گیرد و فاصله آن از کف باید بین 140 تا 150 سانتی‌متر باشد.
2. اتصال پنل خارجی به مانیتور: پنل خارجی باید با دقت به مانیتور متصل شود. معمولاً چهار پورت برای اتصال سیم‌ها وجود دارد. سیم‌ها به صورت زیر متصل می‌شوند:
   • سیم مثبت به ترمینال شماره 2
   • سیم منفی به ترمینال شماره 3
   • سیم صدا به ترمینال شماره 4 و B

در نصب چند طبقه، برای هر طبقه باید سیم زنگ وجود داشته باشد و سیم‌های مانیتور در هر واحد به صورت سری بسته شوند تا در نهایت چهار رشته به پنل خارجی متصل شود.

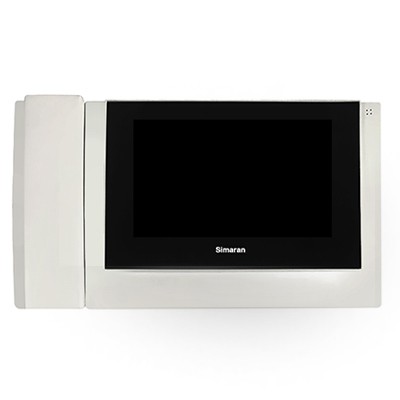

3- سیم‌کشی مانیتور آیفون تصویری داخل واحد

برق‌کاران توصیه می‌کنند از کابل‌های فویل‌دار و شیلددار 4 زوج (کابل 4 زوج 0.6 مخابراتی با سطح مقطع 0.4 یا 0.6) برای سیم‌کشی آیفون تصویری استفاده شود، زیرا این کابل‌ها صدا و تصویر را با کمترین نویز و پرش منتقل می‌کنند. برای اتصال سیم‌ها به پورت‌های پشت مانیتور، به نکات زیر توجه کنید:

• سیم تصویر به ترمینال شماره 1
• سیم مثبت به ترمینال شماره 2
• سیم منفی به ترمینال شماره 3
• سیم صدا به ترمینال شماره 4 و B

توجه به نقشه پشت مانیتور در اتصال سیم‌ها ضروری است. سیم زنگ معمولاً با علامت B مشخص می‌شود. آیفون تصویری برای کار نیاز به برق شهری دارد؛ بنابراین باید آن را با دو شاخه به پریز متصل کنید یا از سیم کشی به مانیتور برای تأمین برق استفاده کنید.

4- اتصال ترانس تغذیه و درب بازکن به پنل خارجی آیفون تصویری

آخرین مرحله نصب آیفون تصویری، اتصال ترانس تغذیه و درب بازکن به پنل است. برای این کار:

• منبع تغذیه به ترمینال صفر متصل شود.
• منبع تغذیه به ترمینال 12 متصل گردد.
• قفل باز کن به ترمینال‌های L1 و L2 متصل شود.

برای اتصال ترانس تغذیه و درب بازکن:

1. دو سیم از فاز و نول برق ساختمان به ورودی ترانس متصل کنید.
2. خروجی‌های مثبت و منفی 12 ولت را به ترمینال صفر و 12 وصل کنید.
3. سیم‌کشی درب بازکن را از ترانس به یکی از ترمینال‌های L1 یا L2 انجام دهید.
4. یک رشته سیم را مستقیم از خروجی 12 ولت ترانس به درب بازکن وصل کنید.

سیم‌کشی آیفون تصویری یک طبقه

برای سیم‌کشی در یک طبقه، 4 سیم با رنگ‌های زیر استفاده می‌شود:

• سیم قرمز: انتقال تصویر
• سیم آبی: جریان مثبت
• سیم زرد: جریان منفی
• سیم سفید: انتقال صدا

در پنل خارجی، دو ترمینال D1 و D2 وجود دارد که به درب بازکن متصل می‌شود. همچنین، یک سیم برق مستقیم از برق شهری به ترانس منتقل می‌شود که با دو سیم 12 ولت به پنل خارجی وصل خواهد شد.

سیم‌کشی آیفون تصویری دو طبقه (سوئیچر پشت پنل)

برای نصب آیفون تصویری دو طبقه، چهار رشته سیم اصلی برای ارتباط بین پنل خارجی و مانیتور وجود دارد. یک سیم 12- ولت و یک سیم 12+ ولت از ترانس به پنل خارجی هدایت می‌شود، همچنین یک رشته سیم 12 ولت AC به درب بازکن و ترمینال D1 پنل متصل می‌گردد. ترمینال D2 نیز به درب بازکن متصل است.

سیم‌کشی آیفون تصویری دو طبقه (سوئیچر پشت مانیتور)

در آیفون‌های با سوئیچر پشت مانیتور، علاوه بر 4 سیم اصلی، یک سیم زنگ نیز وجود دارد. این 4 سیم هر واحد را به پنل خارجی متصل می‌کنند و برای هر طبقه یک سیم زنگ مجزا از پنل به مانیتور می‌رود. از ترانس به پنل خارجی دو رشته سیم 12 ولت AC متصل و سپس از ترمینال‌های D1 و D2 به درب بازکن هدایت می‌شود.

نکات مهم برای نصب و سیم‌کشی آیفون تصویری

1. در ساختمان‌های با تعداد کم واحد، از روش کابل‌رسانی خطی یا پشت به پشت استفاده کنید.
2. سیم‌های منفی و تصویر باید از نوع زوج باشند.
3. استفاده از سیم شیلددار برای سیم‌کشی توصیه می‌شود.
4. اگر کابل قطع شود، سیم شیلددار را به سیم منفی متصل کنید.
5. برای فواصل طولانی در انتقال تصویر از کابل‌های کواکسیال استفاده کنید و سیم تصویر را به مغزی آن متصل کنید.
6. برای دوربین‌های اضافی، کابل‌های جداگانه استفاده کنید.
7. از کابل‌های اضافی آیفون برای انتقال برق 220 ولت خودداری کنید.
8. اتصالات سیم‌ها باید به خوبی لحیم‌کاری و با وارنیش یا روکش حرارتی پوشانده شوند.
9. هنگام نصب پنل خارجی، زاویه دید دوربین را بهینه کنید.
10. ترانس تغذیه باید در نزدیک‌ترین فاصله به پنل و در مکانی سرپوشیده قرار گیرد.
11. برای جلوگیری از نویز، از کابل‌های جداگانه برای برق منبع تغذیه به پنل استفاده کنید.
